類型：LCM
顯示像素：128x64
外形尺寸 ：93x70x13.5
VA尺寸：60.77x32.93
AA尺寸 ：128x64
點間距mm：0.48x0.51
有效尺寸mm：128x64
應用：儀器儀表
視角：6H
引腳：20pin
接口方式：SPI
特殊說明：抗靜電ESD 8KV
工作溫度：-20~70℃
供電電壓：3.3V
驅動芯片：ST7567

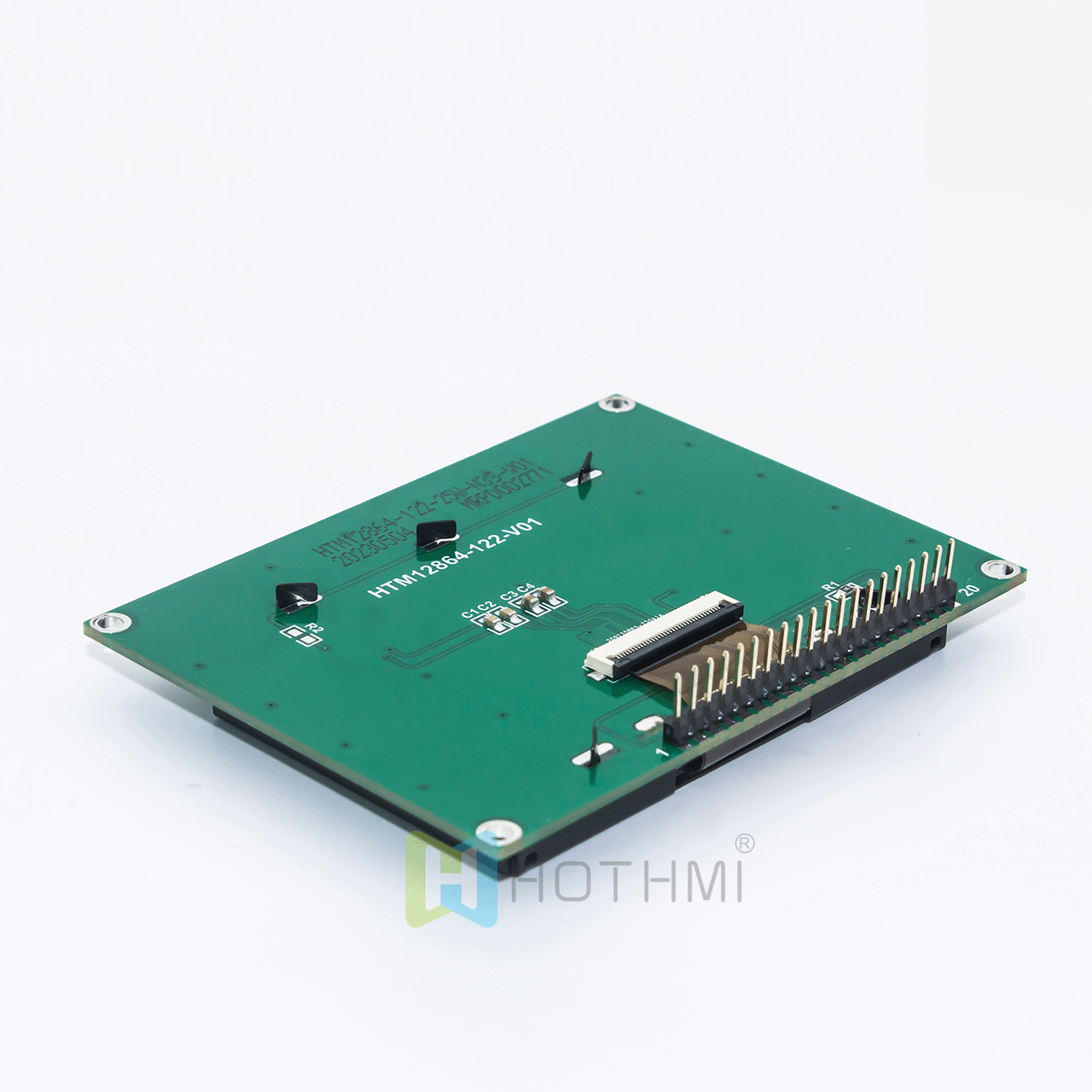

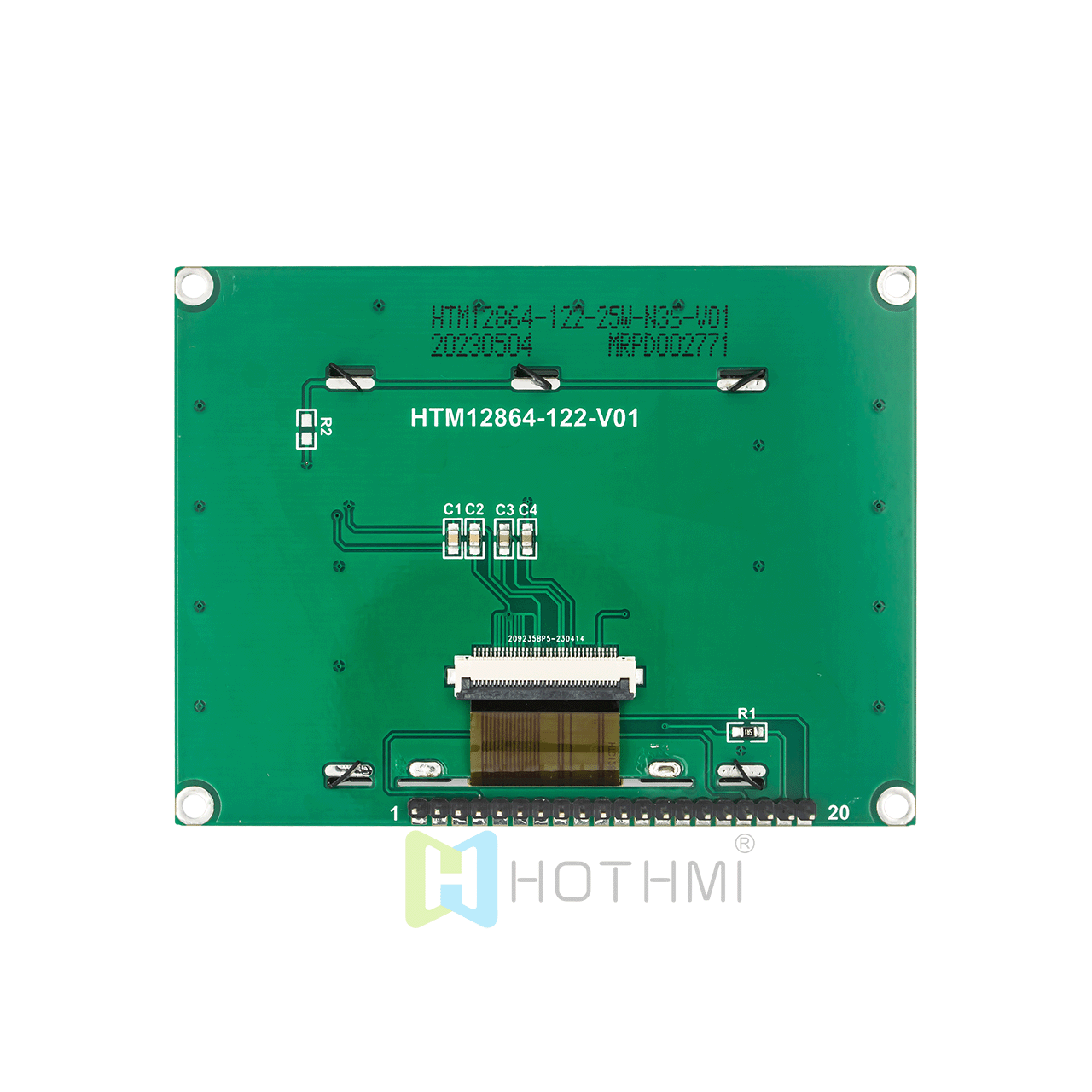

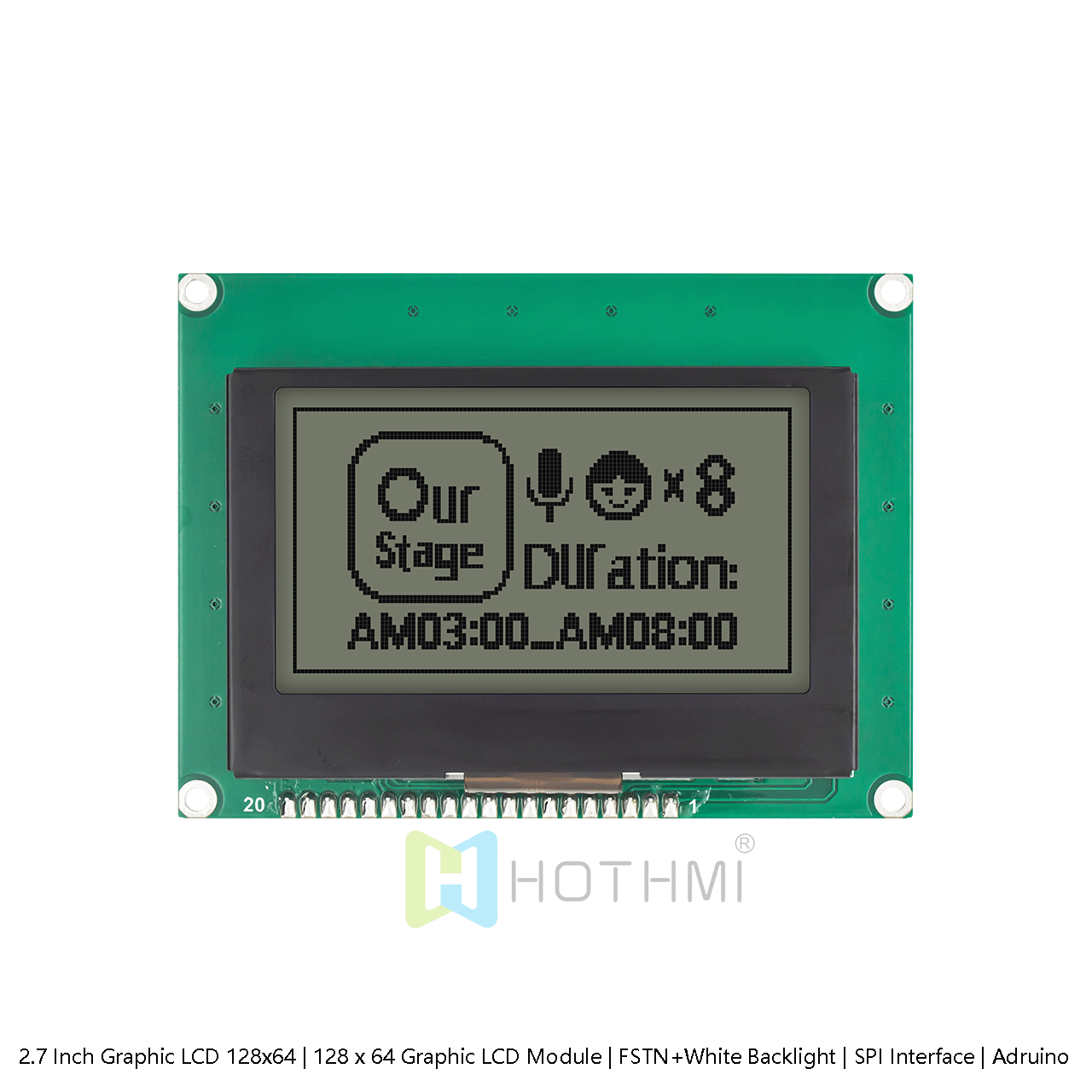

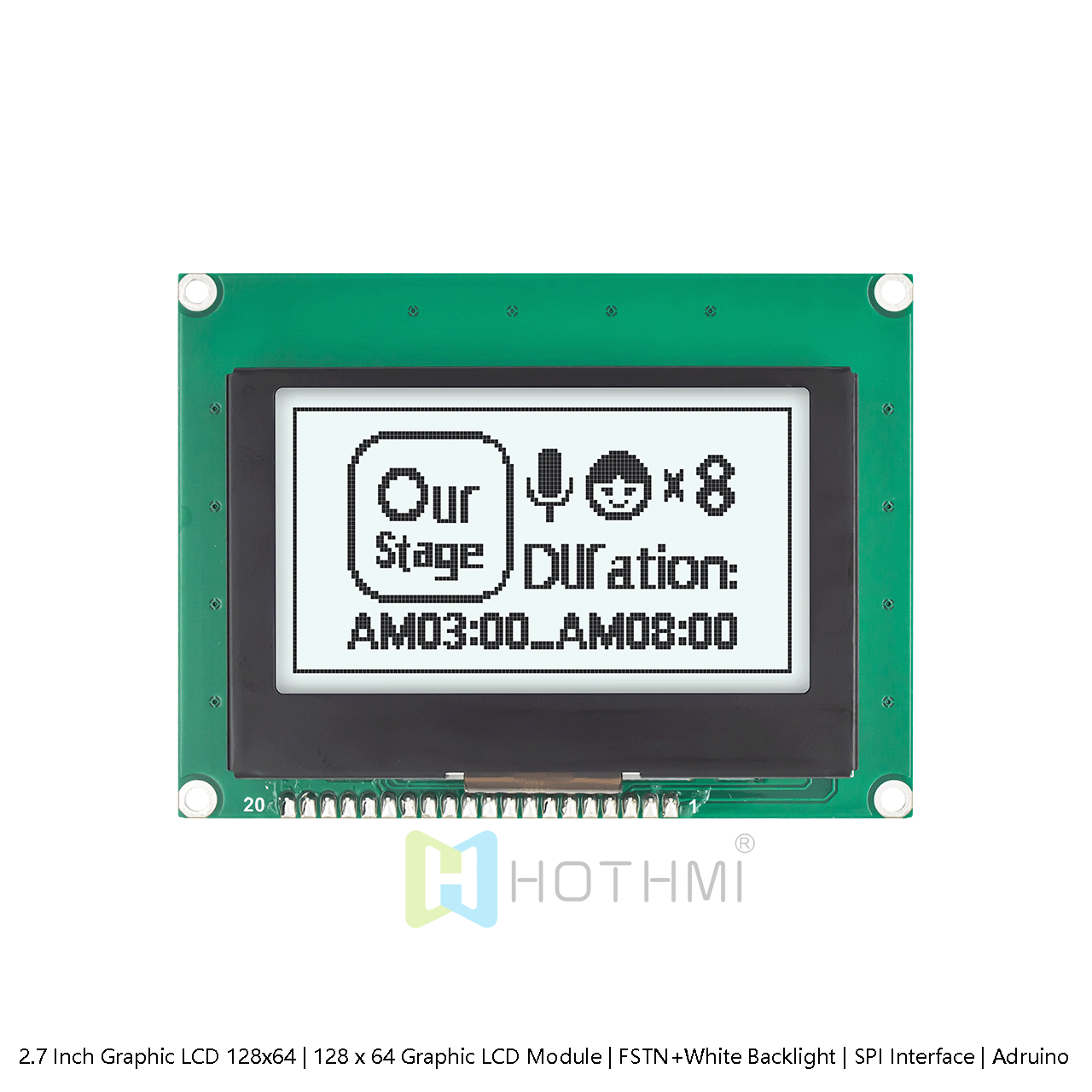

HOTLCD 128x64 圖形液晶顯示模塊在白色背景上顯示暗像素。 這種透反式 LCD 顯示屏在環境光或背光下可見，同時提供 -20 至 70 攝氏度的寬工作溫度范圍。 這款 HTM12864-122-25W-N3S-V01 顯示器包含內置負電壓。 它具有 6:00 的最佳視野，在 3.3V 電源電壓下工作并且符合 RoHS 標準。
Mechanical Data
| Item | Standard Value | Unit |
|---|---|---|
| Module Dimension | 93x70x13.5 | mm |
| Viewing Area | 88x65 | mm |
| Mounting Hole | 60.77x32.93 | mm |
| Dot Pitch | 0.48x0.51 | mm |
| Dot Size | 0.45x0.49 | mm |
| Item | Symbol | Standard Value typ. | Unit |
|---|---|---|---|
| Input Voltage | VDD | 3.3 | V |
液晶定制解決方案
線纜定制
調整電纜的長度、位置和引出線或添加額外的連接器。 獲得經過精確設計的電纜解決方案，使您的連接更加流暢和安全。
連接器定制
輕松修改顯示器上的任何連接器以滿足您的應用要求。 我們的工程師能夠?yàn)榕裴槨⒑醒b接頭、直角接頭以及您的顯示器可能需要的任何其他連接器執行焊接。
界面定制
從多種界面選項中進行選擇，或咨詢我們的專家以選擇最適合您項目的界面選項。 我們可以將 HI、USB、SPI、VGA 等整合到您的顯示器中，以實現您的設計目標。
PCB修改
從各種更改中進行選擇，包括 PCB 的形狀、尺寸、引出線和組件布局，以使其完美適合您的應用。
