液晶顯示模組、液晶模塊，是指將液晶顯示器件,連接件，控制與驅動等外圍電路，PCB電路板，背光源,結構件等裝配在一起的組件。
鑫洪泰公司目前可以提供的液晶顯示模組（LCM）的技術規格如下：
點陣數有：122*32、128*64、160*32、256*32、192*64、240*64、160*128、240*128、256*128、320*240、640*200等標準品
工作溫度：常溫0～+50℃、寬溫-20～+70℃、超寬溫-30～+80℃；
接口類型：3線或4線SPI串口、8位或16位MCU并口、I2C、RS232或RS485、USB接口；
顯示模式：白底黑字、黃綠底黑字、藍底黑字、藍底白字、黑底白字、定制絲印顏色等；
| 勾選 | 型號 | 產品類型 | 顯示內容 | 產品圖 |
外形尺寸 (mm) |
視域窗口尺寸 (mm) |
顯示尺寸 mm/英寸 |
點間距 mm |
視角 | 背光類型或亮度 | 連接方式PIN數 | 接口方式 | 特殊說明 | 工作溫度 | 供電電壓 | IC芯片型號 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| G649D兼容/紡織機專用/640*200 點陣液晶模組/HTM640200 | 標準COB液晶模組 | 640x200 |
|
260x110.4x9.4 | 216.0x83.2 | 211.17x79.17 | 0.396x0.366 | 6H | 白光 | 17PIN | MCU | -20~70℃ | 5.0V | |||
| 128*64 點陣液晶模組/HTM12864D | COB | 128x64 |
|
78.0x70.0x12.5 | 62.0x44.0 | 56.28x38.36 | 0.60x0.44 | 6H | 白光 | 20PIN | MCU | 抗靜電ESD 8KV | -20~70℃ | 5.0v | ||
| 132x64 圖形點陣液晶模組/HTM13264-C01A | LCM | 132x64 |
|
66x56.2x5.5 | 61x44.15 | 132x64 | 0.37x0.41 | 6H | 12pin | SPI | 抗靜電ESD 8KV | -20~70℃ | 3.3V | ST7567 | ||

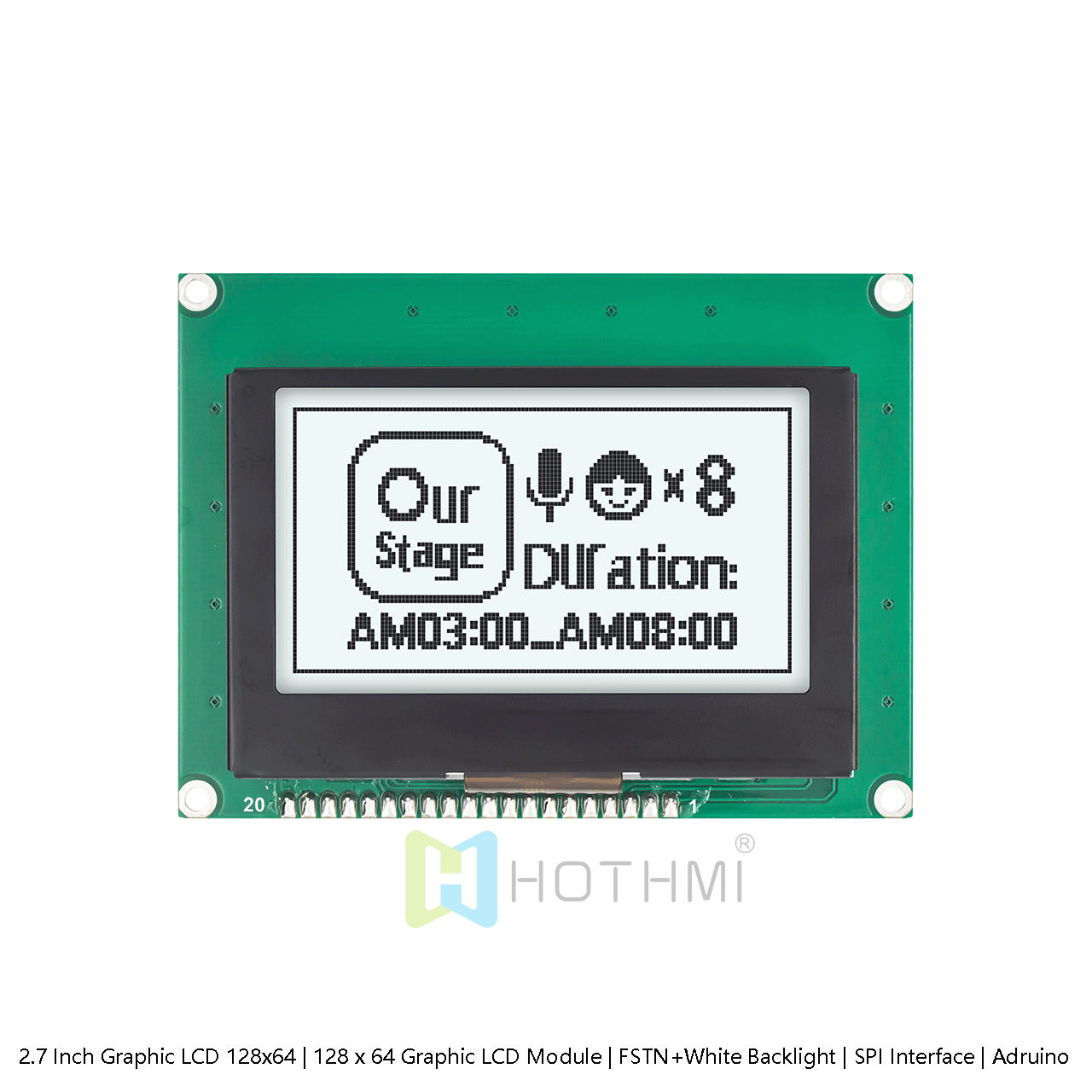

| 128x64 圖形點陣液晶模組/HTM12864-122 | LCM | 128x64 |
|
93x70x13.5 | 60.77x32.93 | 128x64 | 0.48x0.51 | 6H | 20pin | SPI | 抗靜電ESD 8KV | -20~70℃ | 3.3V | ST7567 | ||
| 單色黑白屏240x160圖形點矩陣液晶顯示器模塊 HTM240160P-31W | COB LCD Module | 240x160 |
|
84.5x71x5.5 | 77.5x48 | 77.42x44.96 | 0.261x0.261 | 6H | 16pin | MCU | 抗靜電ESD 8KV | -20~70℃ | 3.3V | ST7529 | ||
| 1X16字符單色液晶顯示屏| STN+灰底藍字-Arduino HTM1601A-11W-A5P | 字符液晶顯示模組 | 16x1 |
|
80.0x36.0x13.1 | 64.5x16.0 | 59.46x5.96 | 0.65x0.75 | 6H | 白色 | 16PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | ST7066U | |
| 1X16字符液晶單色顯示屏| FSTN+灰底白背光-Arduino HTM-1601A-31W-A5P | 字符液晶顯示模組 | 16x1 |
|
80.0x36.0x13.1 | 64.5x16.0 | 59.46x5.96 | 0.65x0.75 | 6H | 白色 | 16PIN | MCU | 防靜電ESD 8KV | -20~70℃ | 5.0V | ST7066U | |
| 128X64 圖形COG LCD | STN + 藍色顯示屏帶白色側背光/HTM12864A | 標準COB液晶模組 | 128x64 |
|
113.0x65.0x12.7 | 72.0x39.5 | 66.52x33.24 | 0.52x0.52 | 6H | 白光 | 20PIN | MCU | 抗靜電ESD 8KV | -20~70℃ | 5.0v | ||
| 132*32 點陣液晶模組/HTM13232A | 標準COB液晶模組 | 132x32 |
|
80.0x34.99x8.0 | 64.60x18.98 | 60.68x14.68 | 0.46x0.46 | 6H | 白光 | 18PIN | MCU | 抗靜電ESD 8KV | -20~70℃ | 3.3V | ST7565R |
